【題目】磁場的強弱用磁感應強度（用字母“B”表示）的大小來表示，磁感應強度的單位是特斯拉（用字母“T”表示）。某種材料的電阻隨磁場的增強而增大的現象稱為磁阻效應，利用這種效應可以測量磁感應強度。若RB、R0分別表示有、無磁場時磁敏電阻的阻值，右圖為某磁敏電阻的電阻比值跟磁感應強度B關系的圖象，現在要測量磁敏電阻處于磁場中的電阻值RB。

提供的實驗器材如下：

一節舊干電池，磁敏電阻RB（無磁場時阻值R0=100Ω），兩個開關S1、S2，導線若干。另外，還有可供再選擇的以下器材：

A．電流表A（量程：0~0.6A，0~3A）；

B．電壓表V（量程： 0~3V，0~15V）；

C．定值電阻R1（阻值：1.5kΩ）；

D．定值電阻R2（阻值：80Ω）；

E．定值電阻R3（阻值：5Ω）。

（1）設計一個可以準確測量磁場中該磁敏電阻阻值的電路，磁敏電阻所處磁場磁感應強度B大小約為1.0 ～1．2T。

請你從A、B、C、D、E五種實驗器材中再選擇兩種器材，并根據要求完成下列問題。

①選擇的兩種器材是 （填寫器材前面字母序號）。

②選擇電表的量程 。

③在答題卡方框中現有電路的基礎上畫出實驗電路圖（實驗測量過程中不拆接電路）。

（2）若要準確測出該磁敏電阻所處磁場磁感應強度大小約為0.1 ～0.3T的阻值，在你設計測量的電路中，從A、B、C、D、E五種實驗器材中再選擇兩種器材是 （填寫器材前面字母序號）。

Answer 1

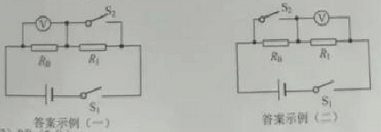

【答案】（1）①BC ②0~3V ③電路設計如下圖所示；（2）BD

【解析】

試題分析：（1）由圖像由線可知，當B大小約為1.0 ～1．2T時，的值約為12~14，由于R0=100Ω，所以可得，RB約為1200Ω~1400Ω，最接近于定值電阻R1；電源為一節干電池，一節電池的電壓為1.5V，則電路中的最大電流I大=1.5V/1200Ω=0.00125A＜0.02A，所以，電流表不可選，應選電壓表，電壓表的量程為0～3V； 經以上分析可知，實驗電路圖應采用串聯分壓，實驗測量過程中不拆接電路，需要兩個開關控制，如下圖所示：

（2）磁敏電阻所處磁場磁感應強度B大小約為0.1﹣0.3T時，由圖象可知，大約在0.5﹣3之間，對應的電阻RB在50Ω﹣300Ω，電路中的最大電流I大=1.5V/50Ω=0.03A，電路中的電流太小，所以，電流表不可選，應選電壓表，由串聯電路的分壓特點可知，選用1.5kΩ和5Ω的電阻時，它們分得的電壓太大或太小，無法測量，應選阻值為80Ω的定值電阻R1．
